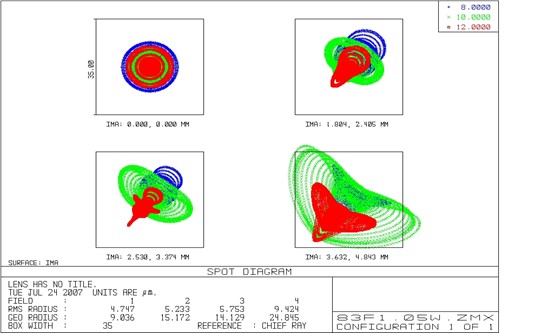

点列图

反应了光线在探测器单位像元上的汇聚情况。

噪声等效温差

热像仪 对测度图案进行观察，当系统的基准电子滤波器输出的信号电压峰值和噪声电压的均方根之比为1时，黑体目标和黑体背景的温差称为噪声等效温差。

实际测量时，为了取得良好的结果，通常要求目标尺寸超过系统瞬时视场若干倍，保证有足够的取样点；目标和背景的温差△T要超过NETD数十倍，使信号峰值电压Vs远大于均方根噪声电压Vn。

NETD表达式： NETD=△T/（Vs/Vn）。

MRTD（最小可分辨温差）

在热成像中，MRTD是综合评价系统温度分辨力和空间分辨力的重要参数，不过测试有一定的主观性。在确定的空间频率下，观察者刚好能分辨（50%概率）出四条带图案时，目标与背景之间的温差称为该空间频率的最小可分辨温差。MRTD的表达式非常复杂，它主要由NETD，光学系统MTF，电路MTF，电路信噪比，D*等决定。

调焦

红外热像仪作用距离一般较远，在光学系统中，它属于望远系统，设计时物距一般按无穷远设计。但是有时当观察者将感兴趣的目标从无穷远移到近处时，图像就会变得模糊，这时为了能够让观察者还能够观察到清晰图像，需要移动一个透镜（设计者要求的某个透镜）使图像重新聚焦清楚，这个过程叫做调焦。

变焦

当观察者使用红外热像仪观察目标时，一般喜欢用大视场来扫描感兴趣的物体，但是当找到感兴趣的目标后，由于视场角过大，空间分辨率过小，必然会影响观测效果，这时将系统切换到小视场，增大系统的空间分辨率，使观测的物体在显示器上放大，并清晰成像，就能很好的识别或瞄准，这个过程称为变焦。
