红外热成像仪

2022-08-26 13:51:08

红外热像仪(热成像仪或红外热成像仪)的应用范围愈来愈广泛,在科研领域的主要应用包括: 汽车研究发展-射出成型、模温控制、剎车盘、引擎活塞、电子电路设计、烤漆; 电机、电子业-印制电路板热分布设计、产品可靠性测试、电子零组件温度测试、笔记本电脑散热测试、微小零组件测试;引擎燃烧试验风洞实验; 目标物特征分析; 复合材料检测; 建筑物隔热、受潮检测;热传导研究; 动植物生态研究;模具铸造温度测量;金属熔焊研究; 地表/海洋热分布研究等。

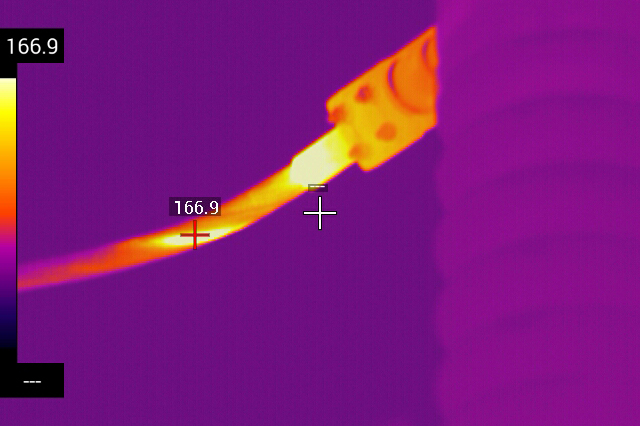

  集成红外探测器的红外热像仪(热成像仪或红外热成像仪)可以十分快捷准确探测电气设备的不良接触,以及过热的机械部件,以免引起严重短路和火灾。对于所有可以直接看见的设备,红外热像仪(热成像仪或红外热成像仪)能够确定所有连接点的热隐患。那些由于遮蔽而无法直接看到的部分,则可以根据其热量传导到外面的部件上的情况,来发现隐患。这种情况对传统的方法来说,除解体检查和清洁接头外,没有其它的办法。断路器、导体、母线及其它部件的运行测试,红外热像仪(热成像仪或红外热成像仪)是无法取代的。红外热像仪(热成像仪或红外热成像仪)可以很容易地探测到回路过载或三相负载的不平衡,为客户的所有电气设备、配电系统,包括高压接触器、熔断器盘、主电源断路器盘、接触器、以及所有的配电线、电动机、变压器等等,进行红外测温技术检查,以保证客户的所有运行的电气设备不存在潜伏性的热隐患,有效防止火灾事故发生。


  下面是需要采用红外热像仪(热成像仪或红外热成像仪)进行检查的部分设施:

  1、电气装置:可发现接头松动或接触不良,不平衡负荷,过载,过热等隐患。这些隐患可能造成的潜在影响是产生电弧、短路、烧毁、起火。

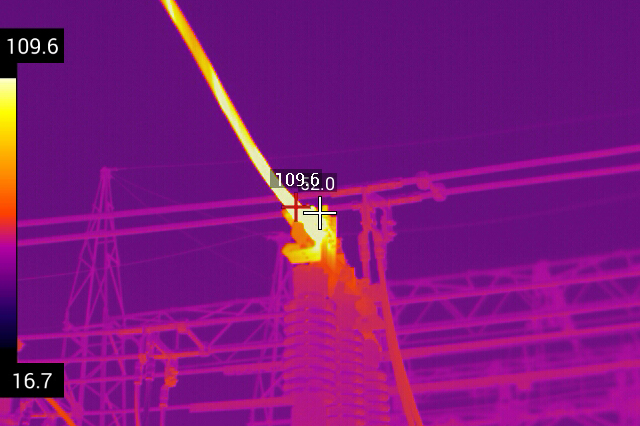

  2、变压器:可以发现的隐患有接头松动,套管过热,接触不良(抽头变换器),过载,三相负载不平衡,冷却管堵塞不畅。其影响为产生电弧、短路、烧毁、起火。

  3、电动机、发电机:可以发现的隐患是轴承温度过高,不平衡负载,绕组短路或开路,碳刷、滑环和集流环发热,过载过热,冷却管路堵塞。其影响为有问题的轴承可以引起铁芯或绕组线圈的损坏;有毛病的碳刷可以损坏滑环和集流环,进而损坏绕组线圈。还可能引起驱动目标的损坏。

  4、电气设备维修检查,屋顶查漏,节能检测,环保检查,安全防盗,森林防火,无损探伤,质量控制,医疗检查等等也很有效益。
