pg电子娱乐平台 红外热成像气体检漏原理

2023-02-02 14:59:49

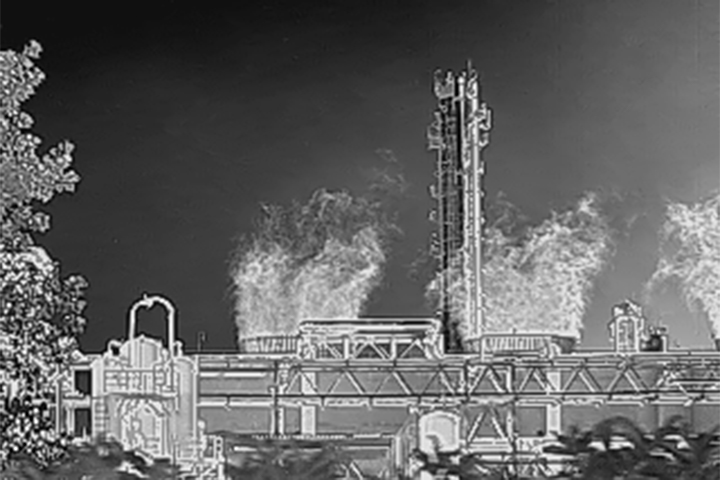

红外热成像气体检漏技术,通过识别气体与背景间的红外辐射差异,将气体可视化,能够在不暂停产线的情况下快速检测到气体泄漏是否存在,并准确定位泄漏源。

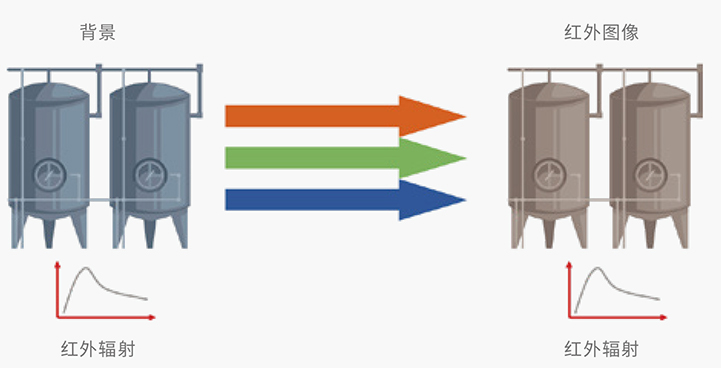

自然界中一切温度高于绝对零度(- 2 7 3 . 1 5 ° C)的物体都能发出红外辐射。红外辐射强度,取决于物体温度。红外探测器根据目标和背景或目标各部分之间的温度差或辐射差异, 将不可见的红外辐射转换成可见的红外图像。

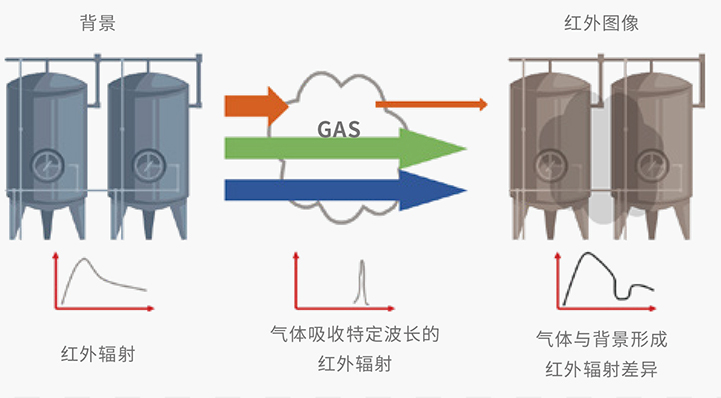

气体会吸收红外辐射,使气体和背景形成红外辐射差异。

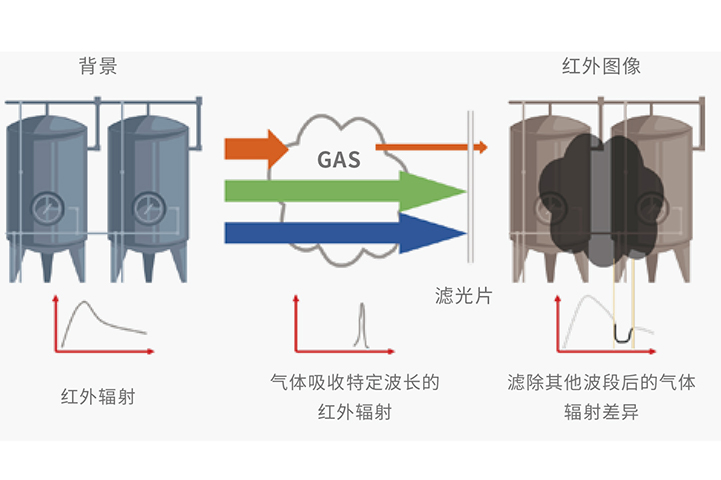

内置窄带滤光片的气体检漏红外探测器,只接收气体红外吸收峰附近的红外波段,能通过气体和背景间的辐射差,将气体转换成可见的红外图像。


基于红外探测器和气体泄漏检测红外机芯开发气体检漏热像仪

基于红外探测器开发:

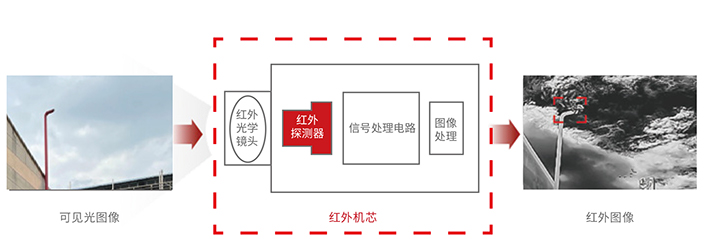

通过红外光学镜头将红外辐射聚焦到红外探测器上,探测器将辐射信号转换成电信号,然后经过信号处理电路和图像算法的数据处理,在显示器上形成气体热图像,最后加上控制组件、电源和外壳,配备终端应用软件,便构成了一个气体检漏热像仪。


基于红外机芯开发:

红外机芯将红外光学镜头、红外探测器、信号处理电路和图像算法打包成一个基本成像组件,客户只需要再完成显控组件、电源、外壳和终端应用软件的配置,便可以得到完整的气体检漏热像仪。

pg电子娱乐平台针对不同用户的开发意向,开发了不同形态的产品,欢迎大家垂询探讨。
