pg电子官方网站 红外热成像技术在变电站检测的应用

2023-04-20 14:46:34

随着气温的逐渐升高,用电需求剧增,社会对电力设备的安全稳定运行提出了更高的要求,红外热成像技术凭借非接触式测温和24h全天候工作等特点也推动着变电站走向智能化应用。红外热成像技术是一种通过探测目标表面所散发出的红外辐射来获取目标表面温度分布的红外检测方法。

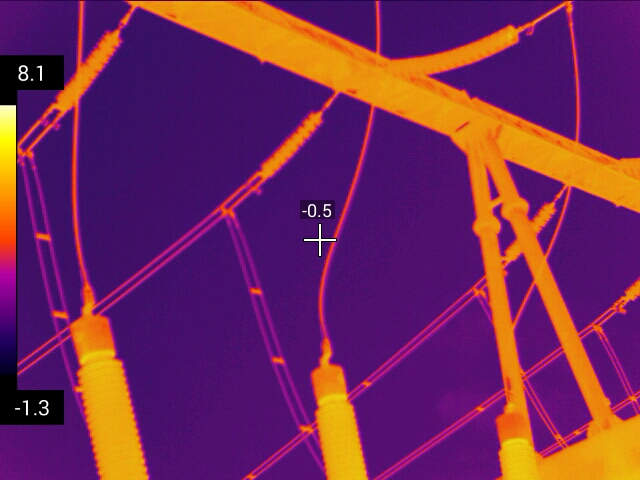

变电站热成像图1

变电站运行的电气设备在运行过程中,通流和导磁部位会发成致热反应,会由于出现故障而导致设备运行的温度发生异常,甚至导致电路部件损害导致用电问题。电气设备通常有两种热故障,一是由于电气接头等部件长期暴露在空气中因接触不良造成电阻增大导致发热的外部故障,另一种是设备部件内部的固体绝缘、电气回路故障和绝缘介质问题引发的内部故障。这些问题都可以通过红外检测设备定位并且预警。

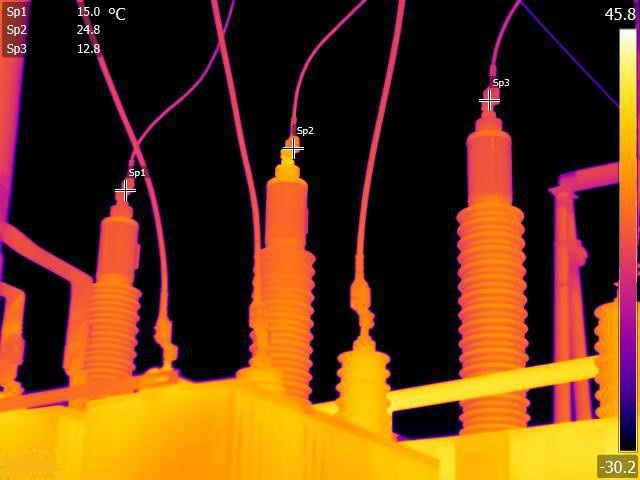

变电站热成像图2

红外热成像技术主要应用于仪器仪表巡视、外观缺陷巡视、设备实时测温、缺陷实时诊断进行电气设备的故障预测和隐患排查。通过将红外检测设备对准需要检测的设备,可以迅速获得设备的表面温度分布图像。及早发现潜在的故障隐患。同时,红外热成像技术还可以有效排查设备绝缘损坏、接触良或者松动等问题。

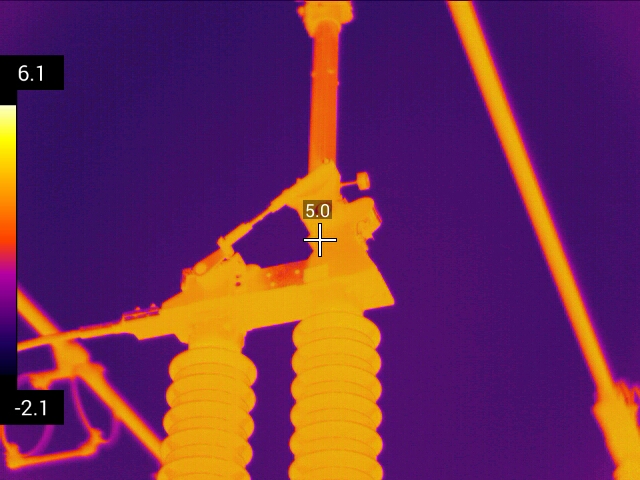

变电站热成像图3
